에어척 - RGI HOME > 에어척 > RGI

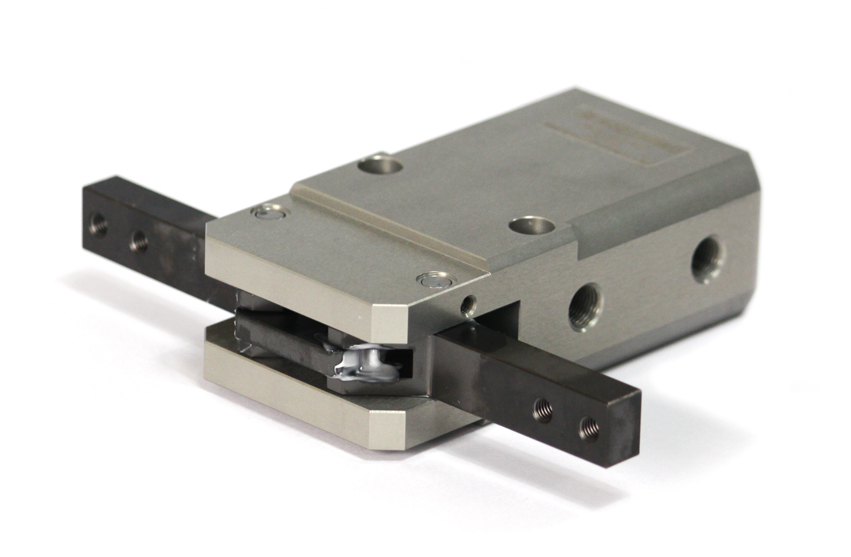

RGI
-크랭크 레버를 이용한 각도개폐형
-콤팩트한 디자인
-다양한 취부 선택 가능
-초소형 오토스위치 부착 가능








모델명
RGI-16
RGI-20
RGI-30
RGI-40
RGI-50
RGI-80
실린더경(mm)
16
20
30
40
50
80
개폐 범위(°)
-5 ~ 180
-5 ~ 180
-5 ~ 180
-5 ~ 180
-5 ~ 180
-5 ~ 180
이론 파지력(kgf)
사용공기압(5bar)
닫힘
2.1
3.4
8.2
14.5
25.2
83
배관 접속구
        M5                  M5               PT1/8              PT1/8              PT1/8               PT1/8
본체 중량(kgf)
0.15
0.29
0.65
1.16
2.2
4.6
최대 치구 길이 L(mm)
50
80
95
120
140
170
사용 유체
청정공기
사용 압력(kgf/㎠)
3~7
사용 윤활
불필요(급유시 터빈오일 1종 ISOVG 32)
사용 온도 (°c)
5~60
반복 계폐
위치 정도
(mm)


초기치



±0.1

최고 사용 횟수(C.P.M)
60
