로타리 실린더 - RDRJ HOME > 로타리 실린더 > RDRJ

RDRJ
- 중공축 설계로 에어배관 및 취부의 편이성 추구
- 실린더 2개가 동시에 추력을 발생하는 DOUBLE POWER TYPE
- 회전력과 동일한 정지력의 REAL STOPPING SYSTEM
- 위치감지용 근접센서 부착용

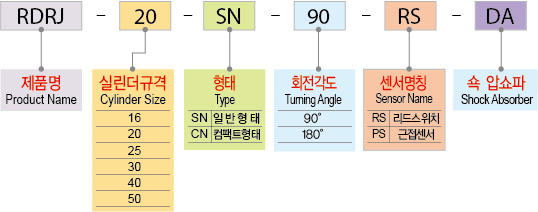

모델명
RDRJ16
RDRJ20
RDRJ25
RDRJ30
RDRJ40
RDRJ50
회전각도
0~180
환충장치
Shock absorber
실효토크(kgf.cm)
2.4P
4.8P
10P
15P
32P
64P
배관 접속구
M5
PT 1/8
제품중량(kg) 90˚/180˚
0.86/0.82
2.15/2.11
2.74/2.66
3.86/3.74
6.80/6.60
11.60/11.50
축직각하중(kg)
7.9
10
14
16
25
30
축방향 압축하중(kg)
7.9
9
10
12
20
26
회전시간(sec)
90˚
0.2∼1.0
0.3∼1.0
0.4∼1.2
0.6∼3.0
 180˚
0.2∼1.8
0.4∼1.2
0.5∼1.4
0.7∼3.4
사용 유체
청정공기
사용압력
0.3~0.7 Mpa
급유방식
무급유(급유시 터빈오일 1종 ISOVG 32)
사용 온도(℃)
0∼60
구동 특성
Double Acting
