슬라이드 실린더 - RTC HOME > 슬라이드 실린더 > RTC

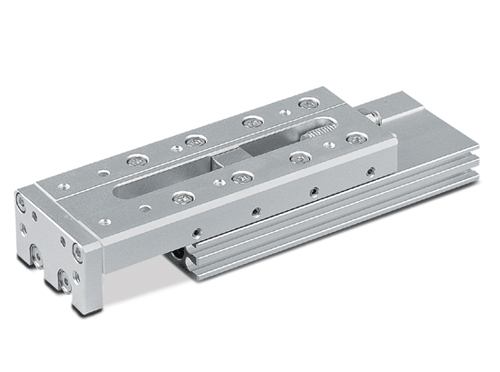

RTC
-2면에 워크 부착가능
-듀얼로드 채용으로 높은 출력과 크로스 롤러베어링 채택으로 모멘트에 의한 변위 정도가 뛰어남






모델명
RTC06
RTC08
RTC12
RTC16
RTC20
RTC25
실린더경(mm)
6
8
12
16
20
25
로드경(mm)
3
4
6
8
10
12
표준행정(mm)
5 ~ 50
10 ~ 75
10 ~ 100
10 ~ 125
10 ~ 150
10 ~ 150
이론 추력(kgf), P:사용공기압(kgf/㎠)
 전진
0.57×P
  1.1×P
 2.26×P
4.02×P
 6.28×P
 후진

 0.42×P

  0.75×P

  1.70×P

 3.02×P

 4.8×P

  4.8×P

배관접속구
M3

M5

최대적재 하중(kgf)
3.2
4.5
6.7
9.5
14
14
사용 유체
청정공기
사용 압력(kgf/㎠)
3~7
사용 윤활
불필요(급유시 터빈유 1종 ISOVG 32)
사용 온도 (°c)
5~60
사용 속도 (mm/sec)
50~500
위치정도(mm)

 ±0.01

전진시 스트로크 허용 공차(mm)

 0 ~ +1

작동 방식
복동
