슬라이드 실린더 - RSB HOME > 슬라이드 실린더 > RSB

RSB
- 높은 위치 정도 확보
- 부드러운 작동과 높은 출력
- 플레이트 고정형과 바디고정형으로
취부방법 선택 가능
- 충격 및 소음 흡수용 쇽 압쇼바 부착가능
- 초소형 오토스위치 부착 가능

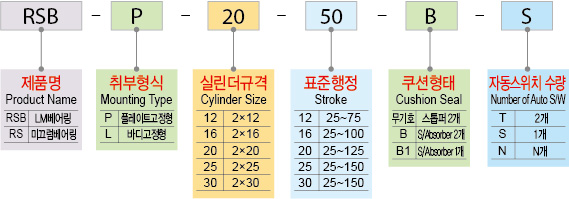

모델명
RSB12
RSB16
RSB20
RSB25
RSB30
실린더경(mm)
2×12
2×16
2×20
2×25
2×30
로드경(mm)
6
8
10
12
16
표준행정(mm)
25 ~ 75
25 ~ 100
25 ~ 125
25 ~ 150
25 ~ 150
이론 추력(kgf)
1.69×P
3.02×P
4.71×P
7.56×P
10.2×P
배관접속구
M5

 PT 1/8

본체 중량(kgf)
 L.M베어링 타입
0.25+0.002×S.T
0.37+0.0035×S.T
0.78+0.0045×S.T
1.04+0.007×S.T
1.98+0.01×S.T
 미끄럼베어링 타입

 0.15+0.002×S.T

 0.23+0.0035×S.T

 0.5+0.0045×S.T

 10.7+0.007×S.T

 1.24+0.01×S.T

최대적재
하중(kgf)
BLOCK 적재
0.2~0.9
0.3~2.5
0.4~4.5
0.4~6.6
0.8~11.2
PLATE 적재
0.1~0.5
0.1~0.8
0.2~1.4
0.2~1.8
0.3~4.1
사용 유체
청정공기
사용 압력(kgf/㎠)
3~7
사용 윤활
불필요(급유시 터빈오일 1종 ISOVG 32)
사용 온도 (°c)
5~60
사용 속도 (mm/sec)
30~300

 정도(mm)

 미끄럼베어링 타입 ±0.1,    L.M베어링 타입 ±0.05

 스트로크 조절범위(mm)

  0 ~ -10(표준 스트로크 기준, 편측 5mm씩)

작동 방식
복동
